Cómo se fabrica una suspensión hidráulica

La suspensión hidráulica se fabrica principalmente mediante la combinación de un sistema hidráulico (que usa líquido y presión) con amortiguadores y muelles para controlar el movimiento del vehículo. Su fabricación involucra el uso de tecnología hidráulica avanzada, como bombas, depósitos y acumuladores, y se integra con componentes mecánicos como muelles helicoidales o ballestas. Un ejemplo notable es el sistema hidroneumático de Citroën, que utiliza gas presurizado en lugar de muelles metálicos para una mayor suavidad y capacidad de autorregulación.

Principios de fabricación

Sistema básico: La suspensión hidráulica utiliza un fluido bajo presión para ajustar la altura y la firmeza del vehículo, mejorando la comodidad y la estabilidad.

Componentes hidráulicos: Se utilizan bombas de alta presión, depósitos para el líquido hidráulico, y acumuladores para almacenar y liberar la energía hidráulica.

Integración con suspensión tradicional: El sistema hidráulico se integra con sistemas de suspensión mecánica como muelles helicoidales, ballestas y amortiguadores.

Sistemas avanzados: La suspensión hidroneumática, un desarrollo clave, reemplaza los muelles metálicos con esferas llenas de gas, creando un sistema de autorregulación que absorbe las irregularidades del camino sin oscilaciones.



Cómo se utiliza una suspensión hidráulica

Una suspensión hidráulica se utiliza principalmente para absorber impactos y mejorar la conducción al utilizar un fluido especial y válvulas para controlar el movimiento de la suspensión. Cuando el vehículo pasa por una irregularidad, el fluido se comprime y pasa por las válvulas, disipando la energía del impacto y evitando un rebote excesivo. En algunos sistemas, la presión del fluido se puede ajustar para variar la rigidez de la suspensión, permitiendo una conducción más suave o firme según el terreno o la preferencia del conductor.

 Funcionamiento paso a paso:

Absorción de impactos: Cuando una rueda sube al golpear un bache, el fluido hidráulico dentro de los amortiguadores se comprime al pasar por una válvula.

Disipación de energía: La resistencia del fluido al pasar por la válvula disipa la energía del impacto, lo que evita que la energía rebote de forma brusca.

Control del rebote: Después de comprimirse, el fluido vuelve al cilindro, pero el paso restringido por la válvula hace que este retorno sea lento, controlando el rebote y manteniendo la estabilidad del vehículo.

Ajuste de rigidez: Algunos sistemas permiten controlar el flujo del fluido hidráulico para ajustar la rigidez de la suspensión, adaptándola a diferentes condiciones de conducción.

 Objetivo de una suspensión hidráulica


Los objetivos de la suspensión hidráulica son principalmente absorber impactos, garantizar la estabilidad y mejorar el confort de conducción al disipar la energía del terreno de forma suave y controlada. Funciona mediante el flujo de aceite a través de orificios en los amortiguadores, lo que genera una resistencia que controla el movimiento de las ruedas y la carrocería. Otros objetivos incluyen mantener el contacto de los neumáticos con el suelo, controlar las inercias, y, en algunos sistemas, permitir el ajuste de la altura

Funciones y objetivos principales

Absorber impactos: La suspensión hidráulica utiliza un sistema de aceite y pistones para absorber y disipar la energía de los impactos del terreno, lo que evita que los pasajeros y la carrocería experimenten sacudidas fuertes.

Mejorar el confort: Al suavizar los movimientos del vehículo, proporciona una experiencia de conducción más cómoda y suave, especialmente en terrenos irregulares.

Asegurar la estabilidad: Controla el movimiento de la suspensión, manteniendo las ruedas en contacto con la carretera para mejorar la adherencia, el frenado y la estabilidad general, especialmente en curvas o altas velocidades.

Ajuste de altura: En algunos sistemas, permite al conductor ajustar manualmente la altura del vehículo para adaptarse a diferentes terrenos o para fines estéticos.

Amortiguación: Absorbe los impactos de baches y otras irregularidades del camino, transformando la energía cinética en calor a través de la resistencia del fluido hidráulico.

Control del movimiento: Frena el movimiento de la suspensión al comprimirse y expandirse, evitando oscilaciones bruscas y logrando una sensación de manejo más suave.



suspensión hidráulica y suspensión hidráulica delantera.

La suspensión hidráulica utiliza fluido hidráulico para ajustar la altura y rigidez del vehículo, ofreciendo un viaje más suave y estable. Este sistema puede incluir un componente de aire y aceite (hidroneumática), común en vehículos de alta gama, o utilizar actuadores hidráulicos para ajustar la amortiguación de forma dinámica. Las suspensiones hidráulicas más simples combinan resortes con amortiguadores hidráulicos para transformar la energía de los baches en calor.

kit de suspensión hidráulica.

Un kit de suspensión hidráulica generalmente incluye amortiguadores, resortes, brazos de control, rótulas, varillas de unión, eslabones de barra estabilizadora y bujes, que trabajan en conjunto para controlar el movimiento de la rueda y absorber las irregularidades del terreno. En el caso de un kit de suspensión neumática, también hay componentes adicionales como un compresor de aire, un tanque de aire, bolsas de aire, mangueras, un bloque de electroválvulas y un panel de control con manómetros.

en que nos ayuda la suspensión hidráulica

La suspensión hidráulica ayuda a mejorar la comodidad y el rendimiento de un vehículo al absorber los impactos del camino, lo que se traduce en una conducción más suave y estable. Funciona utilizando líquido presurizado para controlar el movimiento de las ruedas, lo que permite una mayor estabilidad y agarre, especialmente sobre terrenos irregulares.

fluido y resistencia de la suspensión hidráulica.

Utiliza un fluido a presión que circula a través de orificios para generar resistencia, lo que transforma la energía de los impactos en calor y evita que las oscilaciones sean bruscas.

para que sirve la suspensión hidráulica.

La suspensión hidráulica sirve para mejorar la estabilidad y el confort de un vehículo al absorber los impactos de la carretera y controlar el movimiento de la carrocería.

Que aporta una suspensión hidráulica

Una suspensión hidráulica aporta confort al absorber irregularidades del terreno, estabilidad al mantener el vehículo nivelado y control al distribuir el peso de manera uniforme y permitir ajustes de altura. Su funcionamiento se basa en líquido presurizado que disipa la energía de los impactos a través de pistones y válvulas

Beneficios principales

Mayor confort: Reduce las vibraciones y los golpes al disipar la energía de los impactos de forma progresiva y suave, ofreciendo una conducción más placentera.

Estabilidad mejorada: Mantiene el vehículo nivelado durante frenadas fuertes, aceleraciones y curvas, lo que se traduce en una mayor seguridad.

Control preciso: Permite un control superior sobre la altura del vehículo y se puede ajustar, lo que puede mejorar el manejo y la estabilidad según sea necesario.

Durabilidad y bajo mantenimiento: Su diseño simple con menos piezas móviles que los sistemas mecánicos tradicionales los hace más duraderos y con menos necesidad de mantenimiento a largo plazo.

Mejor tracción: Al mantener la rueda en contacto constante con el terreno, mejora el agarre y la tracción, especialmente en superficies irregulares.



Como ensambler correctamente una suspensión hidráulica



Para ensamblar una suspensión hidráulica correctamente, primero purga el aire del sistema, conecta las líneas hidráulicas según el manual, aprieta los racores a su par especificado, y asegúrate de que el nivel de fluido sea el correcto antes de operar el sistema. Luego, instala los componentes y verifica que todo esté alineado y seguro antes de bajar el vehículo de forma gradual, permitiendo que la presión se acumule antes de un drenaje completo.

Preparación

Revisa y purga el sistema: Antes de instalar los nuevos amortiguadores, es crucial purgar todo el aire del sistema hidráulico.

Limpia las conexiones: Retira los tapones de las líneas hidráulicas y de los puertos del amortiguador nuevo. Limpia todas las superficies de las conexiones.

Comprueba el nivel de fluido: Localiza el depósito de fluido hidráulico y verifica que el nivel esté dentro del rango correcto, ya sea con la varilla de medición o de otra forma indicada en el manual.

Instalación

Conecta las líneas hidráulicas: Conecta cada línea hidráulica a su puerto correspondiente en el nuevo amortiguador.

Aprieta los racores: Usa una llave para apretar las conexiones hidráulicas al par especificado en el manual de taller para evitar fugas.

Instala los componentes: Coloca los amortiguadores y asegúrate de que estén correctamente alineados con la horquilla y el vehículo. Este paso puede requerir usar un calibre de instalación para evitar deformaciones en el componente o la carrocería.

Verificación final

Baja el vehículo gradualmente: En lugar de bajar el vehículo completamente de una vez, hazlo por etapas. Esto permite que el aire sea expulsado del sistema y la presión se acumule correctamente.

Arranca el motor: Una vez que la presión se haya acumulado, arranca el motor para que el compresor inyecte aire al sistema.

Revisa la alineación: Asegúrate de que la dirección esté recta y verifica que el desgaste de las llantas sea uniforme en el futuro. Si la suspensión es ajustable, asegúrate de que la dureza esté en un punto intermedio para un equilibrio.

Realiza pruebas: Una vez instalado, haz pruebas de manejo para verificar la estabilidad y el funcionamiento adecuado del sistema. Si el coche rebota más de una vez después de empujarlo hacia abajo, podría haber un problema.

Como saber si una suspención hidráulica está defectuosa

 Una suspensión hidráulica defectuosa puede ser detectada por síntomas como el rebote excesivo del vehículo al presionar la carrocería, inestabilidad al tomar curvas o frenar, desgaste irregular de los neumáticos y ruidos extraños (golpes, crujidos) al pasar por baches o irregularidades. También es importante verificar si hay fugas de aceite en los amortiguadores o si el coche está visualmente desnivelado.

Síntomas de una suspensión hidráulica defectuosa

Rebote excesivo: Si al empujar una esquina del coche hacia abajo y soltarlo, el vehículo rebota más de dos veces, es una señal de que los amortiguadores están desgastados.

Inestabilidad: Si el coche se siente inestable al tomar curvas, frena de manera prolongada, o se inclina excesivamente en las frenadas o giros, es probable que la suspensión no esté funcionando correctamente.

Desgaste irregular de neumáticos: Los neumáticos deben desgastarse de forma uniforme. Si presentan un desgaste anormal en los bordes o en el centro, puede ser un indicador de problemas en la suspensión.

Ruidos extraños: Escuchar golpes, crujidos o rechinidos al pasar por baches o irregularidades del camino puede indicar desgaste en componentes como bujes, rótulas o amortiguadores.

Fugas de aceite: Inspecciona los amortiguadores. Si observas residuos de aceite en el exterior, es un signo claro de fuga y desgaste.

Vehículo desnivelado: Si el coche se ve inclinado hacia un lado o más bajo de lo normal en una de sus esquinas, podría ser un signo de un resorte o amortiguador dañado.

Vibraciones en el volante: Las vibraciones en el volante pueden ser un síntoma de problemas en la suspensión o en la dirección.

Como se debe ensamblar una suspensión hidráulica

 Para ensamblar una suspensión hidráulica, levante el vehículo, desmonte los componentes viejos con cuidado, instale el nuevo amortiguador asegurándose de que el vástago esté hacia abajo y los soportes en su lugar, y luego conecte las mangueras y cableado si es un sistema neumático/hidráulico de aire. Asegúrese de apretar correctamente todos los pernos con herramientas adecuadas, preferiblemente una llave dinamométrica, y verificar que todo esté firmemente asentado.

Que tipos de autos no la pueden usar

 Los autos que no pueden usar suspensión hidráulica son aquellos diseñados con sistemas de suspensión rígida, como algunos camiones y vehículos todoterreno 4x4, donde la prioridad es la resistencia y la capacidad de carga en lugar del confort. La suspensión hidráulica requiere una estructura y diseño específicos que no son compatibles con la simplicidad de la suspensión rígida.

Suspensión rígida: Este tipo de suspensión, común en camionetas y vehículos todo terreno, se basa en un eje rígido que une las ruedas. Generalmente no es compatible con sistemas hidráulicos complejos.

Diseño específico: La suspensión hidráulica necesita un diseño de chasis y suspensión que pueda acomodar los componentes hidráulicos (cilindros, tuberías, acumuladores), lo que no es una opción para los vehículos que fueron construidos para tener una suspensión rígida por su robustez.

No es universal: La suspensión hidráulica se implementa en modelos específicos que están diseñados para ello. Si bien ha sido utilizada por varios fabricantes de automóviles de alta gama y en otros vehículos, la decisión de usarla o no depende de la ingeniería y el propósito del diseño de ese auto en particular

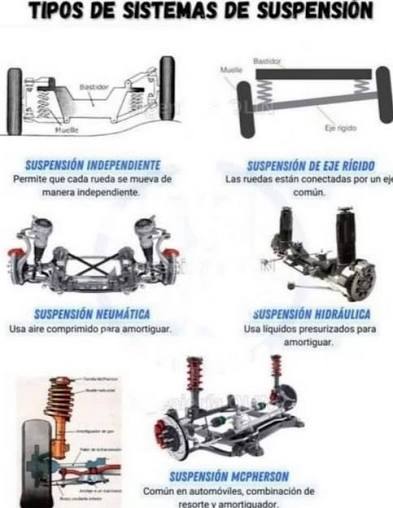

Tipos de suspensión hidráulica

 Los tipos de suspensión hidráulica más comunes incluyen los amortiguadores hidráulicos (el tipo estándar), los hidroneumáticos (que combinan aceite y gas para mayor confort), y sistemas más específicos como las suspensiones magnéticas, reológicas y de caídas. También se puede hablar de suspensiones hidráulicas según la arquitectura del vehículo, como la suspensión independiente (doble horquilla, multipalanca) y la suspensión dependiente (eje rígido)

Tipos de suspensión hidráulica

Que es la suspensión hidráulica

suspensión hidráulica

 La suspensión hidráulica es un tipo de sistema de suspensión que utiliza líquido hidráulico (aceite a presión) en lugar (o junto con) resortes convencionales para absorber las irregularidades del terreno y mantener el vehículo estable y cómodo.

🔧 En palabras simples:

En lugar de depender solo de resortes y amortiguadores mecánicos, la suspensión hidráulica usa presión de fluido para controlar la altura, la rigidez y la amortiguación del vehículo.

---

⚙️ Componentes principales:

1. Bomba hidráulica: genera la presión del fluido.

2. Acumuladores: esferas que contienen gas (normalmente nitrógeno) y líquido; actúan como “resortes” comprimibles.

3. Válvulas y tuberías: dirigen el flujo del fluido hacia cada rueda.

4. Amortiguadores o cilindros hidráulicos: reemplazan o complementan a los resortes tradicionales.

5. Unidad de control (en versiones modernas): ajusta la suspensión en tiempo real según las condiciones del camino.

   ver el siguiente video



como funciona?

 La suspensión hidráulica trabaja con un líquido especial (fluido hidráulico) que transmite presión a través de tuberías y cilindros.

👉 Esta presión reemplaza o complementa el trabajo que haría un resorte metálico, absorbiendo los golpes y manteniendo el vehículo estable.



funcionamiento

Componentes principales

• Cilindros hidráulicos (amortiguadores): conectan las ruedas con la carrocería.

• Fluido hidráulico: líquido que transmite la presión dentro del sistema.

• Bomba hidráulica: genera la presión necesaria.

• Válvulas: regulan cuánta presión llega a cada rueda.

• Acumuladores (esferas con gas y líquido): almacenan energía y permiten que el sistema se comprima o expanda suavemente.

Proceso de funcionamiento

Imagina que una rueda pasa sobre un hueco o un bache:

1. La rueda sube o baja, haciendo que el cilindro hidráulico se comprima.

2. Al comprimirse, el líquido hidráulico dentro del cilindro se mueve hacia el acumulador.

3. Dentro del acumulador hay una membrana con gas (como nitrógeno).

4. El líquido empuja esa membrana y comprime el gas, lo que absorbe el impacto de manera suave (como un resorte, pero con líquido y gas).

5. Cuando la rueda vuelve a su posición normal, el gas se expande y empuja el líquido de vuelta, recuperando la altura del vehículo.

Ajuste automático

En los sistemas más avanzados:

• Sensores detectan si el vehículo está muy bajo o muy alto.

• La bomba hidráulica aumenta o reduce la presión para mantener la altura constante.

• El conductor incluso puede ajustar la altura manualmente (por ejemplo, subir el auto para caminos difíciles o bajarlo para mayor estabilidad en carretera).

---

🎯 En resumen

La suspensión hidráulica funciona gracias a la presión de un fluido que:

• Absorbe los golpes del camino.

• Mantiene la carrocería nivelada.

• Mejora el confort y la estabilidad.

quien la invento?

Paul Magès,

La suspensión hidráulica fue inventada por el ingeniero francés Paul Magès, quien trabajaba para la marca Citroën.

---

🧠 Inventor: Paul Magès (1908–1999)

• Era un ingeniero autodidacta que comenzó a trabajar en Citroën en la década de 1930.

• En los años 40 y 50, Magès desarrolló un sistema revolucionario llamado suspensión hidroneumática, que combinaba hidráulica (líquido) y neumática (gas).

• Su idea era crear una suspensión que mantuviera la altura del vehículo constante, sin importar la carga o el tipo de terreno, y que ofreciera máximo confort y estabilidad.

---

🚗 Primer auto con suspensión hidráulica

• El primer automóvil en usarla fue el Citroën Traction Avant 15H en 1954, aunque solo en el eje trasero.

• Poco después, en 1955, el legendario Citroën DS incorporó la suspensión hidroneumática completa en las cuatro ruedas, marcando un antes y un después en la historia del automóvil.

---

🏆 Importancia del invento

• La suspensión de Magès permitió que los autos Citroën tuvieran una conducción extremadamente suave y estable, incluso en caminos muy irregulares.

• Inspiró tecnologías posteriores en Mercedes-Benz, Rolls-Royce, Land Rover, y otras marcas de lujo.

---

En resumen:
👉 Inventor: Paul Magès
👉 Año: década de 1940
👉 Primer uso: Citroën Traction Avant (1954), luego Citroën DS (1955)
👉 Empresa: Citroën (Francia)

ventajas y desventajas



suspenciones

Ventajas

1. Confort superior:

   • Absorbe muy bien los baches e irregularidades del terreno, ofreciendo un viaje suave y estable.

2. Altura constante:

   • El sistema mantiene el vehículo nivelado automáticamente, sin importar si está cargado o vacío.

3. Ajuste automático o manual:

   • En algunos modelos, el conductor puede subir o bajar la altura del vehículo según el terreno (por ejemplo, subir en caminos difíciles y bajar en carretera para mayor estabilidad).

4. Mejor estabilidad y manejo:

   • Al mantener el vehículo estable, mejora la seguridad en curvas y frenadas.

5. Adaptabilidad:

   • Se ajusta a diferentes condiciones de conducción y carga sin necesidad de intervención del conductor.

---

❌ Desventajas

1. Costo elevado:

   • Es un sistema caro de fabricar y mantener, por lo que se usa más en autos de gama alta.

2. Mantenimiento complejo:

   • Requiere técnicos especializados y herramientas específicas para su reparación.

3. Riesgo de fugas:

   • Si hay una fuga de fluido hidráulico, el sistema pierde presión y la suspensión puede fallar o volverse muy dura.

4. Mayor peso:

   • Los componentes hidráulicos (bombas, válvulas, acumuladores) aumentan el peso total del vehículo.

5. Repuestos más difíciles de conseguir:

   • En algunos modelos antiguos o poco comunes, las piezas son caras o escasas.

---

💡 Resumen rápido:

Ventajas	Desventajas
Confort superior	Costo alto
Altura constante	Mantenimiento complejo
Estabilidad mejorada	Riesgo de fugas
Ajuste automático	Sistema pesado
Adaptabilidad al terreno	Piezas difíciles de conseguir



¿en que parte va ubicado y como se coloca?



¿Dónde va ubicada?

La suspensión hidráulica se encuentra en cada rueda del vehículo, igual que una suspensión convencional.
Sin embargo, además de los amortiguadores y brazos, tiene componentes adicionales conectados por tuberías hidráulicas a un sistema central.

🔧 Ubicación general:

1. Cilindros hidráulicos (amortiguadores):

   • Van instalados entre el chasis (carrocería) y las ruedas, en cada esquina del auto (delantera y trasera).

   • Son los que absorben los golpes del camino.

2. Bomba hidráulica y depósito de fluido:

   • Se ubican normalmente en el compartimento del motor.

   • La bomba genera la presión del fluido que se distribuye a cada rueda.

3. Acumuladores (esferas):

   • Generalmente van cerca de los amortiguadores o en el compartimiento del motor o del maletero, dependiendo del modelo.

   • Contienen gas y líquido, y actúan como resortes.

4. Tuberías hidráulicas:

   • Conectan la bomba con los amortiguadores y acumuladores, permitiendo el paso del fluido entre ellos.

---

⚙️ ¿Cómo se coloca o instala? (Funcionamiento del montaje)

1. Se fija el cilindro hidráulico al chasis y al brazo de suspensión (como un amortiguador normal).

2. Se conectan las tuberías hidráulicas desde el cilindro hasta la bomba y los acumuladores.

3. Se llena el sistema con fluido hidráulico especial, asegurando que no haya aire dentro (se “purgan” las líneas).

4. Se calibra la presión del sistema para que la altura del vehículo sea la correcta.

5. En algunos casos, se instalan sensores de altura y válvulas automáticas para ajustar la presión según el terreno o la carga.

---

🧠 En resumen

• Ubicación: En las cuatro ruedas, conectadas por tubos al sistema hidráulico central.

• Componentes clave: Amortiguadores hidráulicos, bomba, acumuladores y tuberías.

• Colocación: Se instalan como amortiguadores normales, pero requieren conexión hidráulica y calibración especial.
